Unser TTB DUO
Die Infrastruktur für Bestandsgebäude und Nachrüstung
Das TTB DUO speichert Urin und Feststoffe getrennt außerhalb des Toilettenraums und bildet die Infrastruktur hinter der TTC MINERAL. Es eignet sich besonders für Bestandsgebäude, Sanierungen und Standorte, an denen keine große Infrastruktur wie die GOLDGRUBE® eingesetzt werden soll.
Durch die kompakte Bauweise kann das TTB DUO häufig in Kellern, Technikräumen oder Nebenräumen installiert werden.
Die TTB DUO ist eine Lösung zur getrennten Lagerung von Fäzes und Urin in zwei Behältern, Fass und Tank. Es wird gemeinsam mit der Trockentrenntoilette TTC MINERAL verwendet.

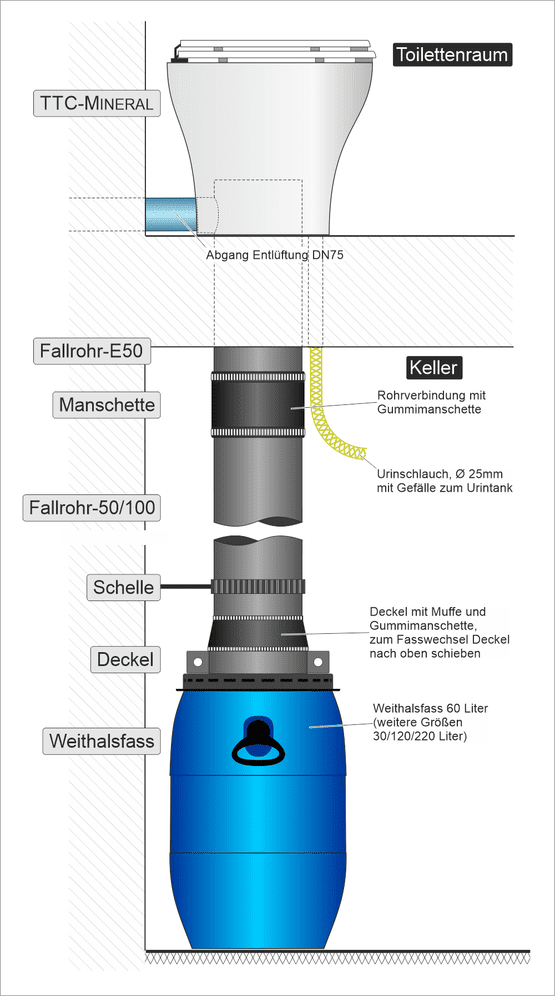

Der Fäkaliensammelbehälter ist ein Weithalsfass mit einem Volumen von 30, 60, 120 oder 220 Litern. Es befindet sich unter dem TTC MINERAL (z.B. im Keller) und ist durch senkrechte Fallrohre luftdicht mit dem Fass verbunden. Durch eine dauerhafte Entlüftung sind Toilettenraum und Kellerraum frei von Toilettengerüchen. Bitte achten Sie hier auf die Mindestdeckenhöhe.
Ein volles Weithalsfass tauscht man einfach gegen ein Leeres. Dazu schieben Sie den „Deckel“ etwa 5 cm nach oben, entnehmen das volle Fass und ersetzen es durch ein leeres Fass. Die Fässer (besonders >60 Liter) können auf Fassrollern gestellt und somit mit geringem Aufwand bewegt werden.
Das 60 Liter-Standardfass ist für die Benutzung einer Person für 9-12 Monate ausreichend. Es sind auch größere Volumen bis 220 Liter möglich. Je nach Anzahl der Nutzungen ist eine Entleerung pro Jahr mittels Saugfahrzeug genügend sein.
Als Urinsammeltank wird eine handelsüblicher PE-Abwassertank, entweder als frei aufgestellter Tank im Keller oder im Erdeinbau genutzt. Der Standort des Urintanks ist somit recht frei wählbar, z.B. auch in einem anderen Kellerraum oder außerhalb des Gebäudes. An einen Tank können mehrere TTCs angeschlossen werden. Es sind also prinzipiell auch Toiletten in verschiedene Stockwerke möglich.
Ein 500 Liter-Tank ist für die Benutzung von einer Person für 12 Monate im Normalfall ausreichend. Je nach Volumen und Anzahl der Nutzungen ist auch hier eine Entleerung pro Jahr mittels Saugfahrzeug oder Pumpe genügend.
Der Urin kann auch an geeigneter Stelle in die Abwasserleitungen eingebunden werden.
Warum TTB DUO?
Ideal für Bestandsgebäude
Kompakte Infrastruktur
Nachrüstung bestehender Gebäude möglich
Getrennte Speicherung von Urin und Feststoffen
In Kombination mit TTC MINERAL
Kein Kanalanschluss erforderlich
Technische Eigenschaften
Aufbau & Installation
- kompakte Infrastruktur
- unterschiedliche Fassgrößen möglich
- geringer baulicher Aufwand
- flexible Aufstellung
Autarkie & Versorgung
- kein Kanalanschluss erforderlich
- kein Spülwasser notwendig
- Stromversorgung der Entlüftung auch per Photovoltaik möglich
Nutzung & Komfort
- keine Toilettengerüche
- keine Chemikalien oder Einstreu erforderlich
- Fäkalien für Nutzende nicht sichtbar
- kein direkter Kontakt mit den Stoffströmen
Flexibilität & Erweiterung
- mehrere Toiletten möglich
- mehrere Geschosse möglich
- an unterschiedliche Gebäudesituationen anpassbar
Entleerung & Wartung
- geringe Entsorgungsmengen
- einfache Entleerung
- je nach Ausführung lange Nutzungsintervalle
Typische Einsatzbereiche des TTB DUO
Wohnhäuser
Für die Nachrüstung bestehender Gebäude und Sanierungsprojekte.
Wochenendhäuser
Komfortable Sanitärversorgung ohne Kanalanschluss.
Tiny Houses
Kompakte Infrastruktur für kleine Wohnflächen.
Gartenhäuser
Gartenhäuser und Nebengebäude komfortabler gestalten.
Mehrgeschossige Gebäude
Mehrfamilienhäuser und mehrgeschossige Gebäude nachhaltiger gestalten.
Überzeugt vom DUO?
Telefon: 089 244 18 12 30
Mobil: 0172 927 95 93
E-Mail: beratung@abereus.de
Häufige Fragen zum TTB DUO
Kann das TTB DUO in bestehenden Gebäuden nachgerüstet werden?
Benötigt das TTB DUO einen Keller?
Benötigt das TTB DUO einen Kanalanschluss?
Riecht das TTB DUO?
Kann das TTB DUO mit mehreren Toiletten genutzt werden?
Wann eignet sich ein TTB DUO und wann eine GOLDGRUBE®?
Weitere Fragen? Zur FAQ-Seite.
Technische Details für Planung und Einbau
Abgang der Entlüftung
Tanks & Fässer
Urintank
Als Urintank nutzen Sie entweder ein frei aufgestellter Kellertank oder einen Erdtank außerhalb des Gebäudes. Beide Optionen sind beim TTB DUO möglich. Jedoch hat jede Option unterschiedliche Vor- und Nachteile, die je nach den örtlichen Gegebenheiten zum Tragen kommen. Wir beraten Sie daher gerne dazu.
Beide Tankoptionen können sowohl mit einer als auch mit mehreren Toiletten verbunden sein, so dass Sie einen großen Tank nutzen und mehrere Toiletten oder auch Urinale anschließen.
Fassgrößen

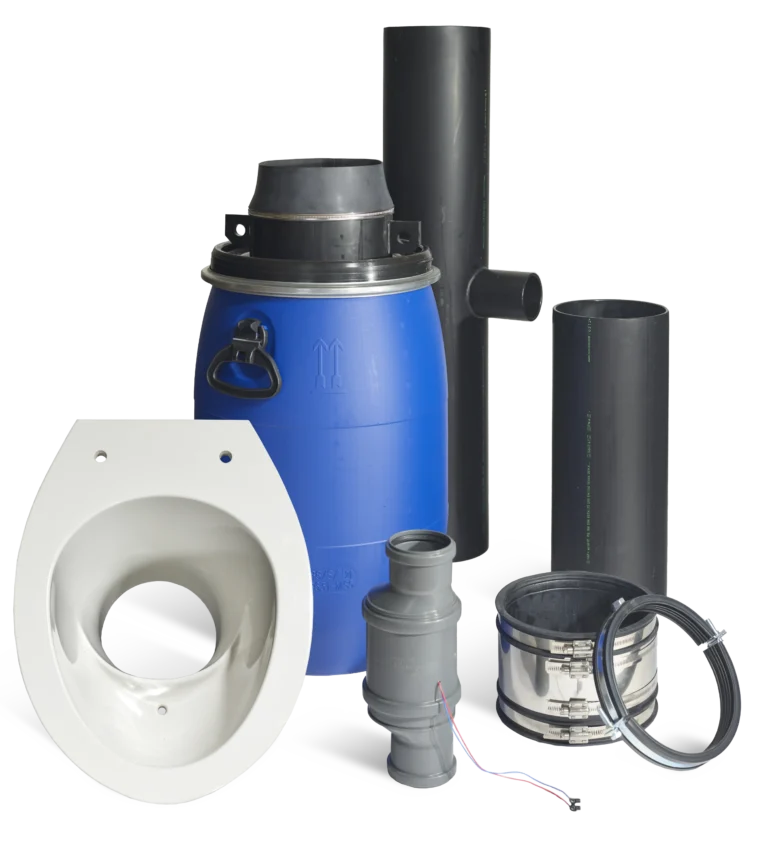

Das 60 Liter-Standardfass ist für die Benutzung von einer Person für 9-12 Monate ausreichend, aber auch bei hohen Benutzerzahlen eine Fasslösung mit größerem Volumen bis 220 Liter möglich ist. Die Fässer (besonders >60 Liter) können mit flachen Fassrollern mit geringem Aufwand bewegt werden. Je nach Größe und Zusatz sind entsprechende Mindestraumhöhen im Keller notwendig. Das Bild zeigt verschiedene Optionen und Sie können alle bei uns im Shop erhalten. Wir können die verschiedenen Fässer auch mit Fassroller und entsprechender Füllstands-Sensorik ausstatten.
Fasstausch und Entleerung
Schiebt man den „Deckel“ mit der Gummimanschette etwa 5 cm nach oben, kann man das volle Weithalsfass einfach gegen ein Leeres tauschen. Ein volles Fass kann verschlossen und kühl bis zu einem Jahr gelagert werden, so dass Sie auch beim TTB DUO nicht so häufig eine Entleerung beauftragen müssen.
Die Fässer werden mittels eines üblichen Saugfahrzeugs entleert, oder an einer entsprechenden Stelle des Abwasserverbands abgeliefert. Eine Eigennutzung (Kompostierung, Biogasanlage, etc.) ist je nach Land ebenfalls möglich, sollte aber davor mit den lokalen Behörden abgestimmt sein.
Planungshilfen

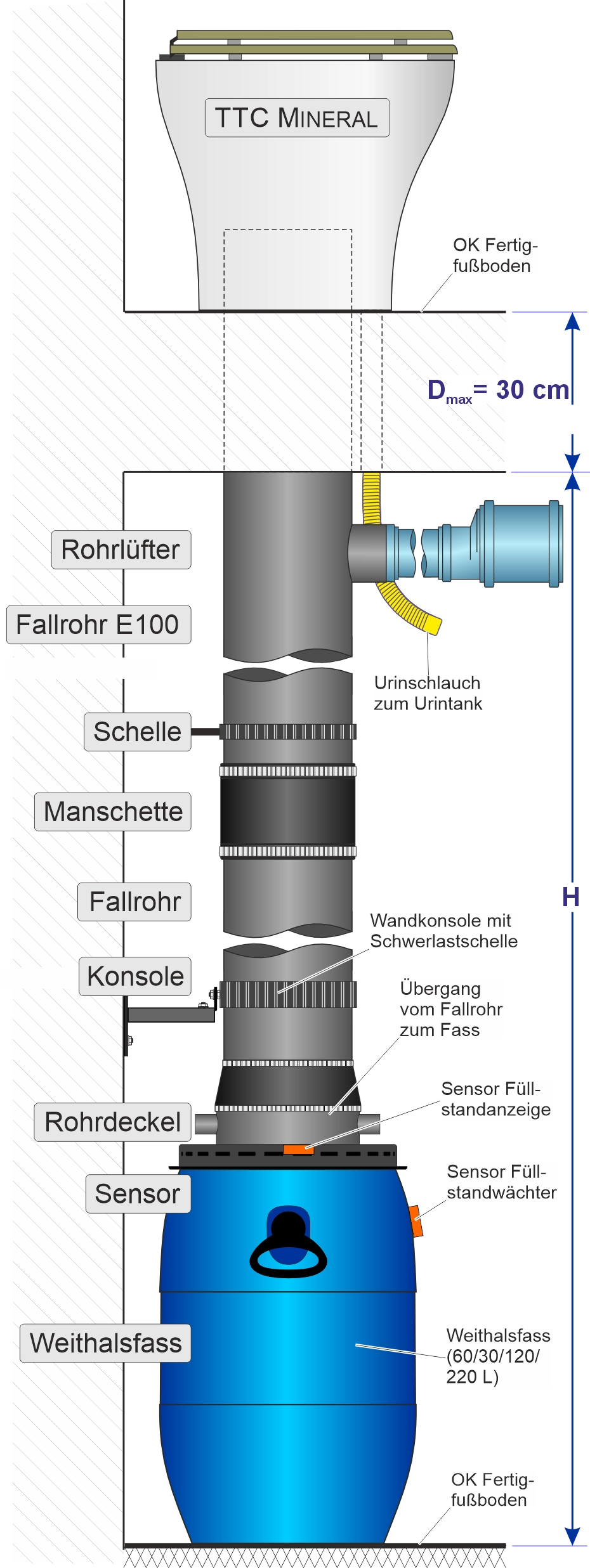

Tabelle für Entlüftungsabgang im Keller
Für den Entlüftungsabgang im Keller benötigen Sie immer ein Fallrohr E100 sowie eine Manschette. Die Anzahl an weiteren Fallrohren sowie Schellen entnehmen Sie bitte der Tabelle. Die minimale Raumhöhe startet mit dem kleinsten Fass bei 78 cm. Andere Höhen sind auch möglich: Durch Zuschnitt oder weitere Erweiterungen. Sprechen Sie uns gerne an.
* Minimale Räumhöhe für die Fassgröße
** Angaben mit einem Fassroller (Höhe 4,4 cm)
*** 220 Liter Fass mit einer speziellen Entnahmeöffnung
| Fassgröße | Raumhöhe | Fallrohr Entlüftung | Weitere Fallrohre | Manschette | Schelle |
|---|---|---|---|---|---|
| 30 Liter | 78* – 111 cm | E100 | – | – | – |
| 30 Liter | 130 – 160 cm | E100 | 50 | 1 | 1 |
| 30 Liter | 161 – 210 cm | E100 | 100 | 1 | 2 |
| 30 Liter | 211 – 260 cm | E100 | 150 | 1 | 2 |
| 30 Liter | 261 – 310 cm | E100 | 200 | 1 | 2 |
| 60 Liter | 89* – 121 cm | E100 | – | – | – |
| 60 Liter | 141 – 171 cm | E100 | 50 | 1 | 1 |
| 60 Liter | 172 – 211 cm | E100 | 100 | 1 | 2 |
| 60 Liter | 222 – 271 cm | E100 | 150 | 1 | 2 |
| 60 Liter | 272 – 321 cm | E100 | 200 | 1 | 2 |
| 120 Liter ** | 110* – 143 cm | E100 | – | – | – |
| 120 Liter ** | 162 – 192 cm | E100 | 50 | 1 | 1 |
| 120 Liter ** | 193 – 242 cm | E100 | 100 | 1 | 2 |
| 120 Liter ** | 243 – 292 cm | E100 | 150 | 1 | 2 |
| 120 Liter ** | 293 – 342 cm | E100 | 200 | 1 | 2 |
| 220 Liter ** | 127* – 160 cm | E100 | – | – | – |
| 220 Liter ** | 179 – 209 cm | E100 | 50 | 1 | 1 |
| 220 Liter ** | 210 – 259 cm | E100 | 100 | 1 | 2 |
| 220 Liter ** | 260 – 309 cm | E100 | 150 | 1 | 2 |
| 220 Liter ** | 310 – 359 cm | E100 | 200 | 1 | 2 |
| 220 Liter ** / *** | 175 – 205 cm | E100 | 50 | 1 | 1 |
| 220 Liter ** / *** | 206 – 255 cm | E100 | 100 | 1 | 2 |
| 220 Liter ** / *** | 256 – 305 cm | E100 | 150 | 1 | 2 |
| 220 Liter ** / *** | 306 – 355 cm | E100 | 200 | 1 | 2 |

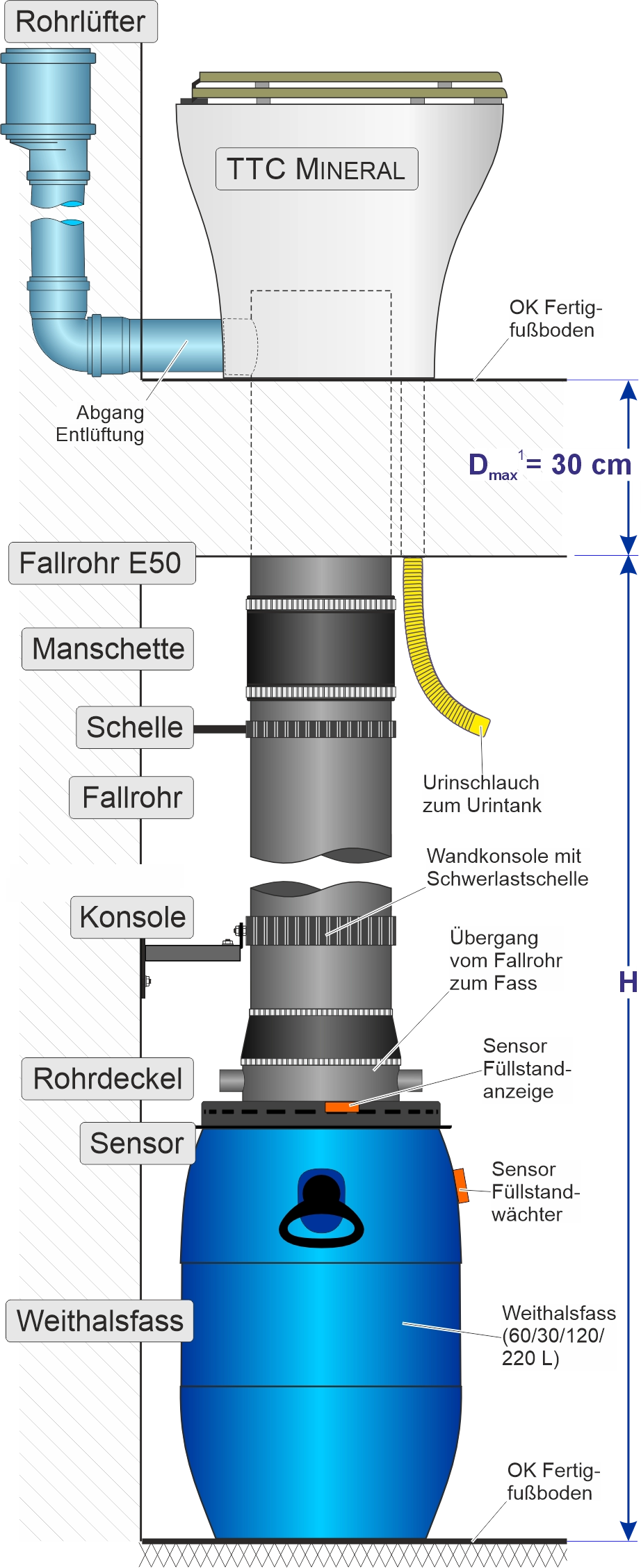

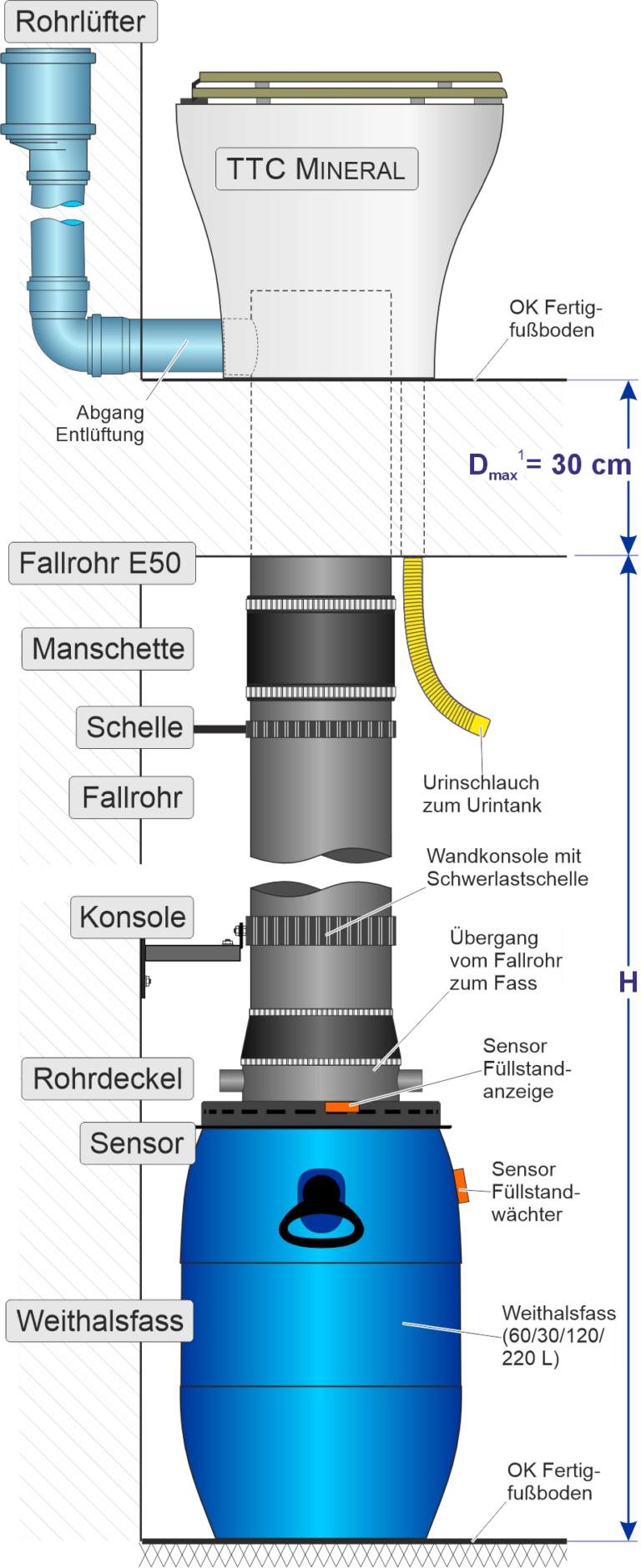

Tabelle für Entlüftungsabgang im Toilettenraum
Für den Entlüftungsabgang im Toilettenraum benötigen Sie immer ein Fallrohr E50 sowie eine Manschette. Die Anzahl an weiteren Fallrohren sowie Schellen entnehmen Sie bitte der Tabelle. Die minimale Raumhöhe startet mit dem kleinsten Fass bei 67 cm. Andere Höhen sind auch möglich: Durch Zuschnitt oder weitere Erweiterungen. Sprechen Sie uns gerne an.
* Minimale Räumhöhe für die Fassgröße
** Angaben mit einem Fassroller (Höhe 4,4 cm)
*** 220 Liter Fass mit einer speziellen Entnahmeöffnung
| Fassgröße | Gesamthöhe | Fallrohr Entlüftung | Weitere Fallrohre | Manschette | Schelle |
|---|---|---|---|---|---|
| 30 Liter | 67 – 91 cm | E50 | – | – | 1 |
| 30 Liter | 80 – 110 cm | E50 | 50 | 1 | 1 |
| 30 Liter | 111 – 160 cm | E50 | 100 | 1 | 2 |
| 30 Liter | 161 – 210 cm | E50 | 150 | 1 | 2 |
| 30 Liter | 211 – 260 cm | E50 | 200 | 1 | 2 |
| 60 Liter | 78 – 102 cm | E50 | – | – | 1 |
| 60 Liter | 91 – 121 cm | E50 | 50 | 1 | 1 |
| 60 Liter | 122 – 171 cm | E50 | 100 | 1 | 2 |
| 60 Liter | 172 – 221 cm | E50 | 150 | 1 | 2 |
| 60 Liter | 222 – 271 cm | E50 | 200 | 1 | 2 |
| 120 Liter ** | 99 – 123 cm | E50 | – | – | 1 |
| 120 Liter ** | 108 – 142 cm | E50 | 50 | 1 | 1 |
| 120 Liter ** | 143 – 192 cm | E50 | 100 | 1 | 2 |
| 120 Liter ** | 193 – 242 cm | E50 | 150 | 1 | 2 |
| 120 Liter ** | 243 – 292 cm | E50 | 200 | 1 | 2 |
| 220 Liter ** | 116 – 120 cm | E50 | – | – | 1 |
| 220 Liter ** | 125 – 159 cm | E50 | 50 | 1 | 1 |
| 220 Liter ** | 160 – 209 cm | E50 | 100 | 1 | 2 |
| 220 Liter ** | 210 – 259 cm | E50 | 150 | 1 | 2 |
| 220 Liter ** | 260 – 309 cm | E50 | 200 | 1 | 2 |
| 220 Liter ** / *** | 156 – 205 cm | E50 | 100 | 1 | 2 |
| 220 Liter ** / *** | 206 – 255 cm | E50 | 150 | 1 | 2 |
| 220 Liter ** / *** | 256 – 305 cm | E50 | 200 | 1 | 2 |
Installation von Trockentrenntoiletten über zwei Etagen
Beim Einbau mehrerer Trockentrenntoiletten, auch über mehrere Etagen, wird jede Toilette mit eigenem Fallrohr an ein Fäzesfass angeschlossen. Hierdurch müssen die beiden Toilettenstühle leicht versetzt zueinander stehen, so dass im Keller die beiden Fässer nebeneinander stehen können. Es ist ferner auch möglich ein solche Option an einer GOLDGRUBE® anzuschließen.
Die tatsächliche Entleerung
Die in den Weithalsfässern gelagerten Fäzes und der Urin können mit üblicher Vakuumtechnik abgesaugt werden. Der Urin enthält keine Störstoffe – er kann auch mit einer Schmutzwasserpumpe gefördert werden. Die Erreichbarkeit für Entsorgungsfahrzeuge zum TTB DUO muss gegeben sein (Länge Vakuumschlauch ca. 30 m).
Die Fässer können mit Fassrollern bewegt werden. Gefüllte Fässer können verschlossen bis zu einem Jahr gelagert werden. Die Entleerungsintervalle können verlängert, Kosten und Aufwand gesenkt werden.

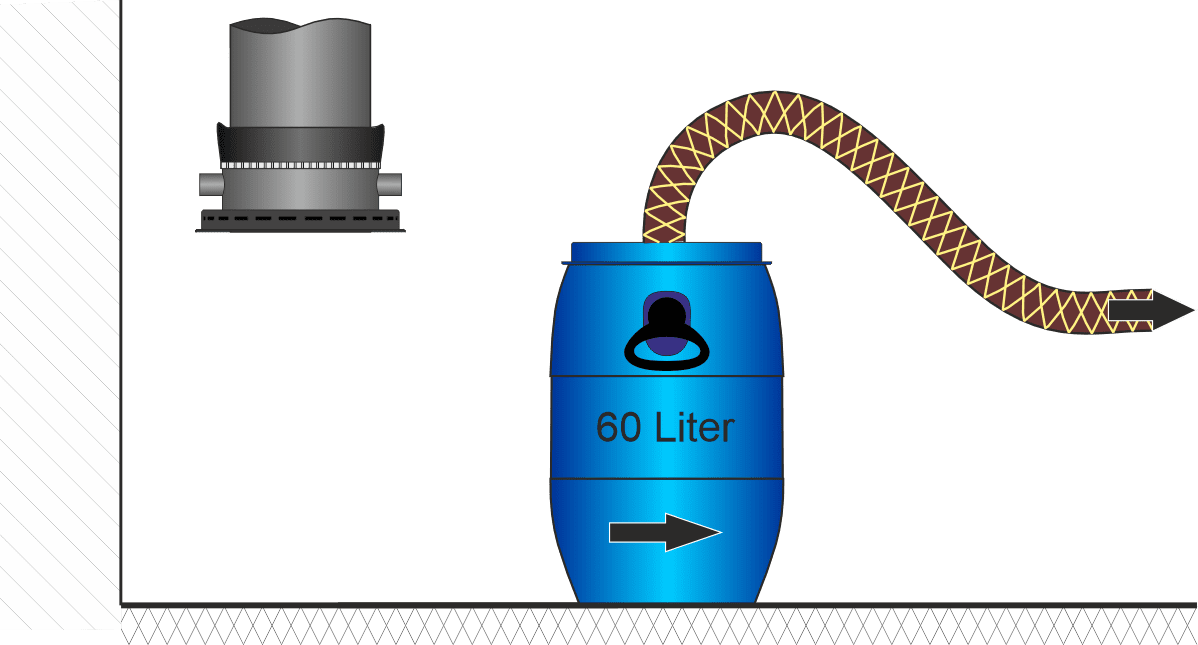

Entleerung eines Fasses ohne Entnahmeöffnung
- Fass an Tragegriffen tragen, mit
Fassroller oder Sackkarre fahren
- Deckel entfernen
- Inhalt mit Vakuumschlauch (90 mm)
absaugen

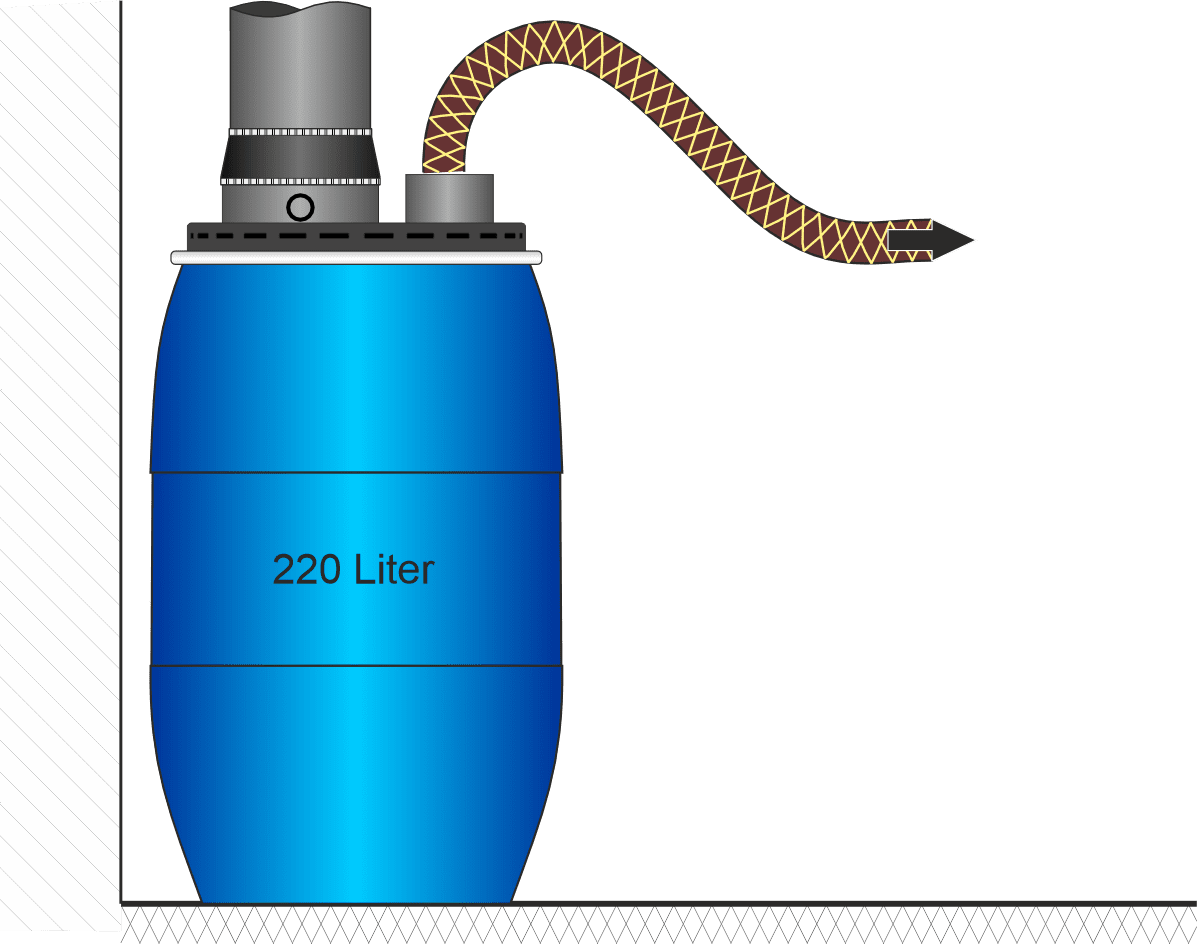

Entleerung 220 Liter Fass mit Entnahmeöffnung
- Fass braucht nicht bewegt werden
- Fassstandort muss mit Vakuumschlauch
erreichbar sein
- Verschraubung der Entnahmeöffnung
entfernen
- Inhalt mit Vakuumschlauch (90 mm)
absaugen lassen
