TTB GOLDGRUBE®

Die Infrastruktur-Lösung für zuverlässige Sanitärversorgung ohne Kanalanschluss

Die GOLDGRUBE® ermöglicht eine langfristige Sanitärversorgung für öffentliche, gewerbliche und private Standorte. Das wasserlose System verbindet die Vorteile klassischer Infrastruktur mit den Vorteilen moderner Trockentrenntoiletten.
Unsere Vision

Sanitärversorgung sichern. Nährstoffe erhalten. Wasser sparen.

Die GOLDGRUBE® setzt diese Vision konkret um.

Skizze einer GOLDGRUBE im Boden. Die Goldgrube ist ein Betonbehälter mit 2 Kammern. Auf dieser befindet sich eine Bodenplatte mit den unterschiedlich großen Ausgängen für die verschiedenen Ausscheidungen. sowie der Entnahmeöffnung.
GOLDGRUBE



Die GOLDGRUBE® ist die zentrale Infrastruktur-Lösung von ABEREUS für eine langfristige Sanitärversorgung ohne Kanalanschluss. Das System verbindet die Vorteile klassischer Sanitärinfrastruktur mit den Vorteilen moderner wasserloser Toiletten.

Dabei ist Die TTB GOLDGRUBE® eine eigene Entwicklung zur getrennten Lagerung von Fäzes und Urin in einem Behälter.

Unser System erfüllt die Norm DIN 30762 „Vorgefertigte Sanitärsysteme ohne Anschluss an Wasserversorgung und Kanalisation – Anforderungen und Produktmerkmale“.

Das Bild zeigt einen grünen Haken in der Mitte und einen goldenen Kreis außenherum, der DIN 30762 zertifiziert beinhaltet.

Warum wurde die GOLDGRUBE® entwickelt?

Am Anfang stand eine einfache Beobachtung: Sanitärversorgung wird fast immer an Kanalanschluss und Trinkwasser gekoppelt, obwohl das technisch nicht zwingend nötig ist. Gleichzeitig wächst der Bedarf an zusätzlichen Toilettenstandorten in Kommunen, Freizeitgebieten und touristischen Einrichtungen. Die GOLDGRUBE® wurde entwickelt, um eine zuverlässige Sanitärversorgung auch dort zu ermöglichen, wo eine klassische Erschließung technisch oder wirtschaftlich an ihre Grenzen stößt.

Was 2006 als technische Nische begann, trifft heute auf eine Realität, die unsere Idee bestätigt: steigende Erschließungskosten, fehlende Kanalanschlüsse, wachsender Bedarf an öffentlichen Toiletten, der Schutz von Wasserressourcen und die Anforderung an resiliente Infrastruktur. Aus der GOLDGRUBE® ist seitdem mehr geworden: eine wachsende Systemwelt, die sich stetig an neue Standorte und Anforderungen anpasst.

Was macht die GOLDGRUBE® besonders?

Zuverlässige Sanitärversorgung

Kein Kanalanschluss erforderlich

Wasserlose Toiletten

Kein Spülwasser erforderlich.

Nährstoffe erhalten

Nährstoffe bleiben getrennt erfassbar.

Hohe Nutzungskapazität

Bis zu 9.000 Nutzungen pro Entleerung.

Dauerhafte Infrastruktur

Für Jahrzehnte geplant.

DIN 30762

Anerkannte Regeln der Technik.

Die GOLDGRUBE® im Vergleich

Gegenüber wassergespülten Anlagen

  • Geringerer Erschließungsaufwand.
  • Keine Frostschäden.
  • Nährstoffe bleiben erhalten.

Gegenüber
Chemietoiletten

  • Keine Chemikalien.
  • Höherer Komfort.
  • Kein Kontakt mit Fäkalien.

Gegenüber einfachen Komposttoiletten

  • DIN-konforme & langlebige Infrastruktur
  • Hohe Nutzungskapazität.
  • Kein Zugriff auf Fäkalien.

Häufige Fragen zur GOLDGRUBE®

Die passende Größe hängt von Nutzerzahl, Nutzungsintensität und Entleerungsintervallen ab. Gerne unterstützen wir bei der Auswahl der geeigneten Variante.
Die Kosten einer GOLDGRUBE® hängen von Größe, Ausstattung, Standort und Projektanforderungen ab. Da jede Anlage individuell geplant wird, erstellen wir für jedes Projekt ein passendes Angebot. Im Vergleich zu konventionellen Toilettenanlagen sparen Sie sich insbesondere die Kosten für Kanal- und Wasseranschlüsse.
In vielen Fällen ist für den Bau einer Toilettenanlage eine Genehmigung erforderlich. Die konkreten Anforderungen unterscheiden sich je nach Bundesland und Standort. Durch die Ausführung nach DIN 30762 und die vorhandenen statischen Nachweise bietet die GOLDGRUBE® gute Voraussetzungen für eine einfache Planung und schnelle Genehmigung. Gerne unterstützen wir Sie dabei.
Der Entleerungsbedarf hängt von der Anlagengröße und der Nutzungsintensität ab. Durch die hohe Kapazität der GOLDGRUBE® sind je nach Ausführung bis zu 9.000 Nutzungen zwischen zwei Entleerungen möglich. Die Entleerung erfolgt mit handelsüblichen Vakuumfahrzeugen und kann lokal organisiert werden. Häufig findet eine Entleerung pro Jahr statt.
Nein. Die Geruchsfreiheit wird durch die Trennung von Urin und Feststoffen sowie durch eine gezielte Entlüftung erreicht. Dadurch werden Feuchtigkeit und Geruchsstoffe kontinuierlich abgeführt. Bei fachgerechter Planung und Nutzung entstehen im Toilettenraum keine typischen Toilettengerüche.
Ja. Die GOLDGRUBE® kann mit barrierefreien Toilettenhäusern und Grundrissen nach DIN 18040 kombiniert werden. Dadurch lassen sich komfortable und inklusive Toilettenanlagen für öffentliche, gewerbliche und private Standorte realisieren.

Weitere Fragen? Zur FAQ-Seite.

Für welche Projekte eignet sich die GOLDGRUBE®?

Öffentliche Toiletten

Parks, Wanderwege, Badeseen.
für Kommunen, Parkbetreibende und andere öffentliche Träger.
Zu öffentlichen Standorten

Gewerbliche Standorte

Campingplätze, Gastronomie, Vereine.
... können mit unseren Toiletten ausgestattet werden. Flexibel und einfach.
Zu gewerblichen Standorten

Private Standorte

Wohnhäuser, Tiny Houses, Wochenendhäuser.
… lassen sich autark und nachhaltig mit Trockentrenntoiletten ausstatten.
Zu privaten Standorten

So funktioniert die GOLDGRUBE®

1

Betonbehälter
Langlebiger, erdverbauter Sammelbehälter aus Beton, ausgelegt für den dauerhaften Betrieb über Jahrzehnte.

2

Trennung
 Urin und Feststoffe werden getrennt erfasst und in eigenen Kammern gesammelt.

3

Lagerung
Beide Stoffströme können bis zu zwei Jahre im Behälter verbleiben.

4

Entleerung
 Die Entleerung erfolgt mit einem Saugfahrzeug, wie bei einer klassischen Sammelgrube – nur mit deutlich geringeren Mengen.

Funktionsprinzip ansehen

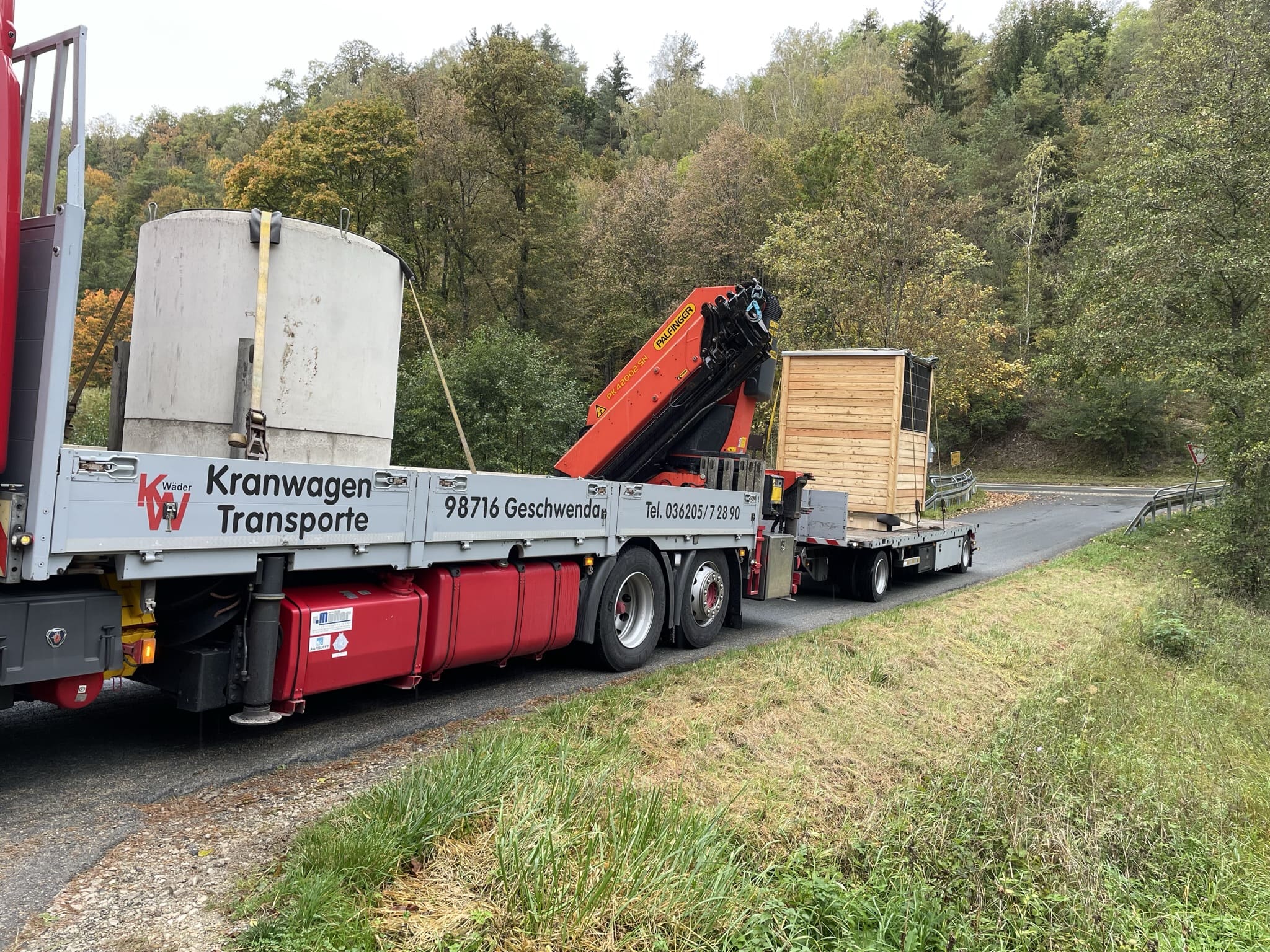

Auf dem Foto ist ein LKW mit einer Goldgrube drauf. Dieser hat auch einen Anhänger mit einem Toilettenhaus aus Holz drauf. Der Laster steht auf einer kleinen Straße mit Wiesen und Wäldern im außen herum

Die passende GOLDGRUBE® finden

Gleich anrufen und beraten lassen!

Telefon: 089 244 18 12 30
Mobil: 0172 927 95 93
E-Mail: beratung@abereus.de

Technische Eigenschaften

Die GOLDGRUBE® wurde für den langfristigen Einsatz entwickelt und erfüllt die Anforderungen moderner öffentlicher, gewerblicher und privater Sanitäranlagen.

Die TTB GOLDGRUBE Betongrube ist auf einer Baustelle teilweise eingegraben und von Erde und Holzbalken umgeben. Oben ist der kreisförmige Deckel mit fünf Löchern und Deckeln zu sehen.
Eingesetzte GOLDGRUBE mit runder Betonplatte
Bauweise & Material

Dichter, monolithischer Betonbehälter nach DIN V 4034-1, mit Boden, installiertem Fäzesbehälter und Betonplatte. Geregeltes Bauprodukt nach DIN EN 206-1, DIN 1045-2 und -4. Werkseitig vorgefertigt inkl. Rohre und Öffnungen; vor Ort wird der Behälter per Liefer-LKW in die Baugrube gesetzt, die Baugrube verfüllt und die Platte formschlüssig aufgelegt.

Statisch hoch belastbar, einbaubar unter bzw. in der Gebäudebodenplatte. Auftriebssicher ausgeführt, optional überflutungssicher.

Drei Baugrößen (klein, mittel, groß), beliebig kombinierbar in Anzahl und Stockwerken. DIN 30762 konform, erfüllt das Produktsicherheitsgesetz, genehmigungsfähig als geregeltes Bauprodukt – auch in Schutzzonen. Optional barrierefrei nach DIN 18040.

Kein Wasser-, Abwasser- oder Stromanschluss notwendig – Anschlusskosten entfallen. Optionale Stromversorgung für Beleuchtung und Entlüftung über Photovoltaik. Mit Handwaschbecken und autarker Wasserversorgung/Abwasserbehandlung ausstattbar. Mit vertretbarem Aufwand versetzbar.

Hygienisch: keine Gerüche, keine Insekten. Benutzerfreundlich: kein Spülen, keine Einstreu, keine Chemikalien. Geringe Entsorgungsmengen (max. 4 m³ je Entleerung), Entleerung mit üblichen kleinen Vakuumfahrzeugen. Bis zu 9.000 Nutzungen je Entleerung, bzw. ca. eine Entleerung im Jahr bei 6 Bewohnern. Entnahmeöffnung auch außerhalb des Gebäudes möglich

Bereits über 80 Anlagen

im öffentlichen, gewerblichen und privaten Einsatz

Alle Referenzen ansehen

Bautypen der GOLDGRUBE®

Die GOLDGRUBE® kann in unterschiedlichen baulichen Situationen eingesetzt werden. Ob Neubau, Bestandsgebäude oder freistehendes Toilettenhaus: Für verschiedene Anforderungen stehen passende Bautypen zur Verfügung. Mehr in den entsprechenden Datenblättern.

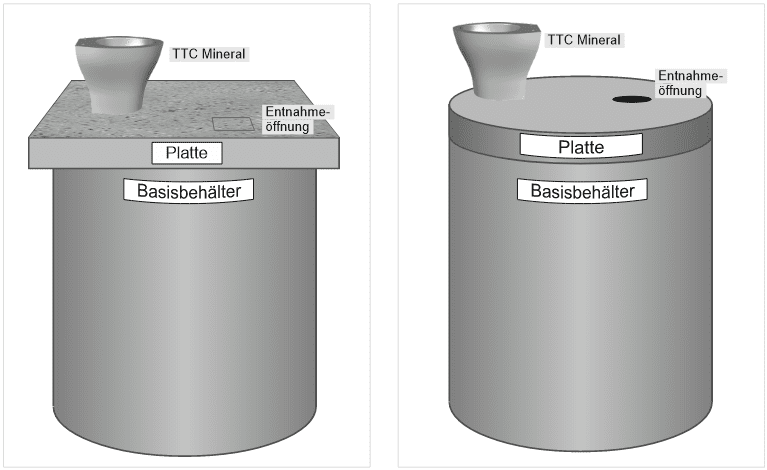

Die Goldgrube mit einer runden oder eckigen Platte nebeneinander.
Die GOLDGRUBE mit eckiger oder runden Platte
Auf der Skizze ist eine einzelne Toilette in einem eigenen Raum abgebildet. Unter dem Toilettenstuhl ist eine Goldgrube. Eine Entnahmeöffnung ist im Raum.
Einzelner Raum
Auf der Skizze sind zwei Räume mit je einer einzelnen Toilette abgebildet. Unter den Toilettenstühlen ist eine Goldgrube für beide. Eine Entnahmeöffnung ist zwischen den beiden Räumen.
Toilettenanlage mit zwei Räumen
Auf der Skizze ist eine einzelne Toilette in einem eigenen Raum abgebildet. Unter dem Toilettenstuhl ist eine Goldgrube. Eine Entnahmeöffnung ist außerhalb des Raumes im Freien.
Einzelner Raum in Gebäude integriert

Übersicht: GOLDGRUBE® Größen

Die GOLDGRUBE® ist in verschiedenen Größen erhältlich. Die Auswahl richtet sich nach der Anzahl der Nutzer, dem erwarteten Besucheraufkommen und den örtlichen Rahmenbedingungen. Für kleine Privatprojekte stehen kompakte Varianten zur Verfügung, während öffentliche und gewerbliche Anlagen deutlich höhere Nutzungskapazitäten ermöglichen.

Die Datenblätter liefern außerdem weitere Details rund um die verschiedenen Versionen der GOLDGRUBE®.

Tabelle 1
NameBaugrößen¹
BW²
Volumen
(gerundet)		Durchmesser Basisbehälter (außen)Einbautiefe (gesamt)Breite der PlatteTiefe der Platte Gründunglieferbares Toilettenhaus
GOLDGRUBE 1300klein2.80021,00 m³1,30 m1,70 m1,30 m1,30 mohne Gründungn.a.
GOLDGRUBE 150×150klein2.80021,00 m³1,30 m1,70 m1,50 m1,50 mmit Gründung / BodenplatteLÄRCHE
GOLDGRUBE 1500mittel4.80031,75 m³1,50 m1,95 m1,50 m1,50 mohne Gründungn.a.
GOLDGRUBE 170×170mittel4.80031,75 m³1,50 m1,95 m1,70 m1,70 mmit Gründung / BodenplatteLÄRCHE /
PANEEL
GOLDGRUBE 1800groß9.00063,25 m³1,80 m2,25 m1,80 m1,80 mohne Gründungn.a.
GOLDGRUBE 190×190groß9.00063,25 m³1,80 m2,25 m1,90 m1,90 mmit Gründung / BodenplatteLÄRCHE /
PANEEL
GOLDGRUBE 235×230
(GG 245×240)⁵		groß und
barrierefrei³		9.00063,25 m³1,80 m2,25 m2,30 m
(2,40 m)⁵		2,35 m
(2,45 m)⁵		mit Gründung / BodenplatteLÄRCHE /
PANEEL
GOLDGRUBE 290×190Anlage 1 (groß)9.000n.a.3,25 m³1,80 m2,25 m1,90 m2,90 mmit Gründung / BodenplatteLÄRCHE /
PANEEL
GOLDGRUBE 290×240Anlage 2 (groß)9.000n.a.3,25 m³1,80 m2,25 m2,40 m2,90 mmit Gründung / BodenplatteLÄRCHE /
PANEEL
Erläuterungen zu Tabelle 1

¹ Anzahl an Nutzungen bei durchschnittlichen Fäzes- und Urin-Mengen je Benutzung

² privates Gebäude, Anzahl an Bewohnern bei einer jährlichen Leerung

³ Bewegungsflächen nach DIN 18040-1, 2-Sinne-Prinzip, weitere Informationen hier

⁵ Für Toilettenhaus in Eigenbau mit Wandstärke >6 cm

⁴ Wird mehr als ein Toilettenstuhl angeschlossen, variiert die Wandstärke:

  • zwei Toiletten auf einer Etage: 20 cm
  • zwei Toiletten auf zwei Etagen: 70 cm

Fragen zu den Größen? Kontaktieren Sie unseren Vertrieb: 089 244 18 12 30 · beratung@abereus.de
